Ремонт монитора Samsung

Всем добрый день. Продолжаем нашу рубрику по ремонтам мониторов. Сегодня мы рассмотрим ремонт монитора Samsung 192v.

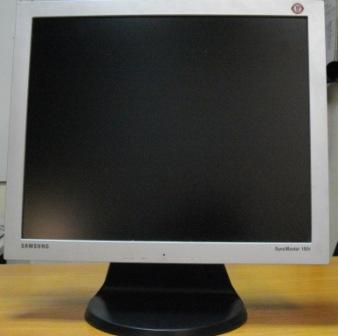

Принесли в ремонт монитор Samsung 192v с проблемой, не включается. Как обычно проводим внешний осмотр на механические повреждения и другие факторы. Внешне с монитором все ок. На подключение к сети и нажатие на кнопку включения, ноль реакции.

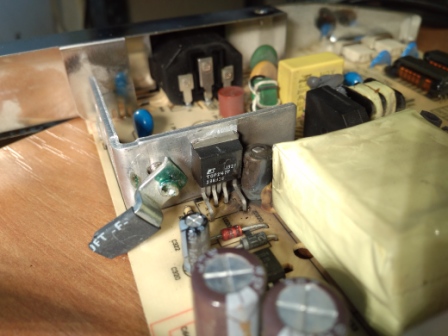

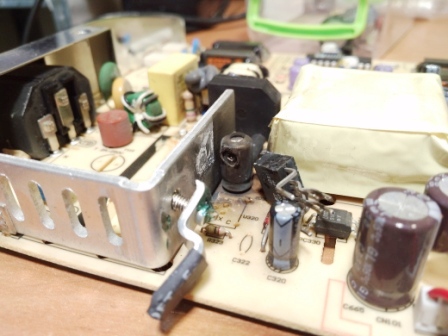

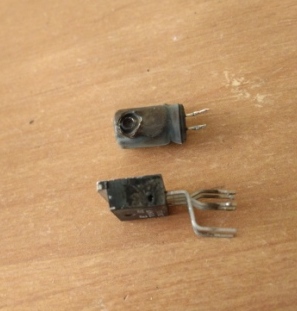

Вскрываем мониторчик и проводим визуальный осмотр платы питания и системной платы. Визуальный осмотр блока питания дал свои плоды, обнаружили прогоревшие элементы (topswitch TOP247Fи конденсатор 47mf*50v).

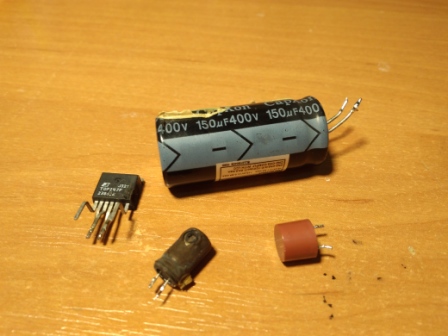

Понятно, что просто менять сгоревшие элементы на новые не обзвонив обвязку, не рекомендуется. Приступим к прозвонке элементов цепочек обвязки topswitch TOP247F… в цепи TOP247F все элементы остались целые. Обследуем входную цепь 220v… в этой цепи нашли еще два элемента (сгоревший предохранитель и причину сгоревшего блока питания это конденсатор 150mf*400v потерявший свою емкость.

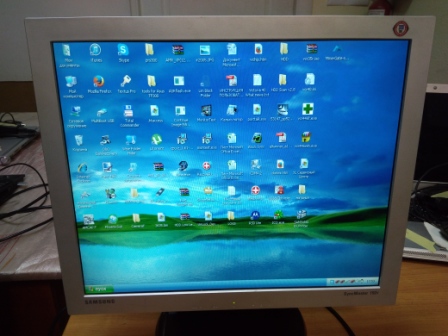

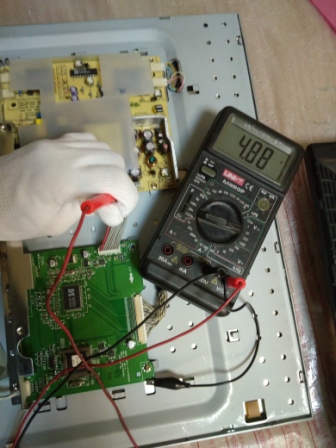

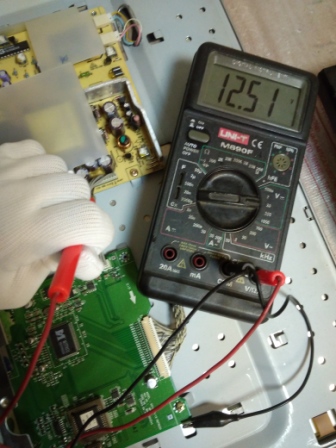

После обследования всего блока питания можно приступить к замене элементов. Не забывайте поставить topswitch TOP247F на термопасту для избежание перегрева. После установки всех элементов проверяем пайку и подключаем питания. Блок питания у нас запустился. Обязательно проверяем выходные напряжения и если все ок можно собирать монитор.

Всем  спасибо за внимание.
